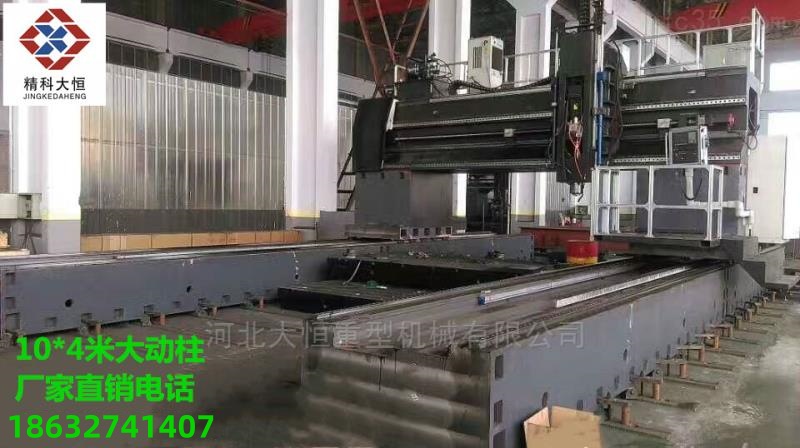

双主轴数控龙门光机所属分类：数控龙门光机点击次数：次订购热线：18632741407 在线订购立即咨询

一、 产品简介：

机床的结构特点：固定式床身、工作台移动；主轴箱随溜板上下移动；亦可沿横梁左右移动实现三轴联动；配置18.5KW双主镗铣头。机床主铣头具有铣削、镗削、钻削、锪孔等功能，适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中型零件的加工。

一、 机床主要结构特点：（机床框架图）

1． X轴：工作台沿固定床身导轨纵向往复运动。

X轴传动：采用交流伺服电机传动滚珠丝杠传动，带动工作台运动，实现X轴直线运动。

导轨形式：台湾上银两条55型滚柱直线导轨，每条安装8个滑块。

2． YY1轴：铣头溜板沿横梁导轨往复运动。

YY1轴传动：采用交流伺服电机传动滚珠丝杠传动。

导轨形式：台湾上银2条55型滚柱直线导轨。

3． ZZ1轴：铣头滑枕沿溜板导轨垂直往复进给运动。

ZZ1轴传动：采用交流变频电机通过滚珠丝杠带动主轴箱上下进给运动，并加双杠配重

导轨形式：贴塑滑动复合导轨，主轴箱导轨采用先高频淬火后磨床精磨加工工序。

4、铣头：主铣头采用18.5KW三菱原厂主轴电机，最高转速可达6000转。

5、大件：机床大件包括床身、工作台、立柱、、横梁、铣头溜板、铣头滑枕、铣头。

机床大件均采用树脂砂造型、高强度优质铸铁件。大件毛坯经热时效处理粗加工二次回火，以消除内应力；粗加工后进行充分的时效处理，以消除加工残余应力；精加工在数控龙门镗铣床上采用自由装夹的方式进行高速轻切削，使机床具有良好的刚性和精度保持性。
