浅谈数控龙门加工中心的床身结构

发布者:nana  发布时间:2020-11-18  阅读次数:   次

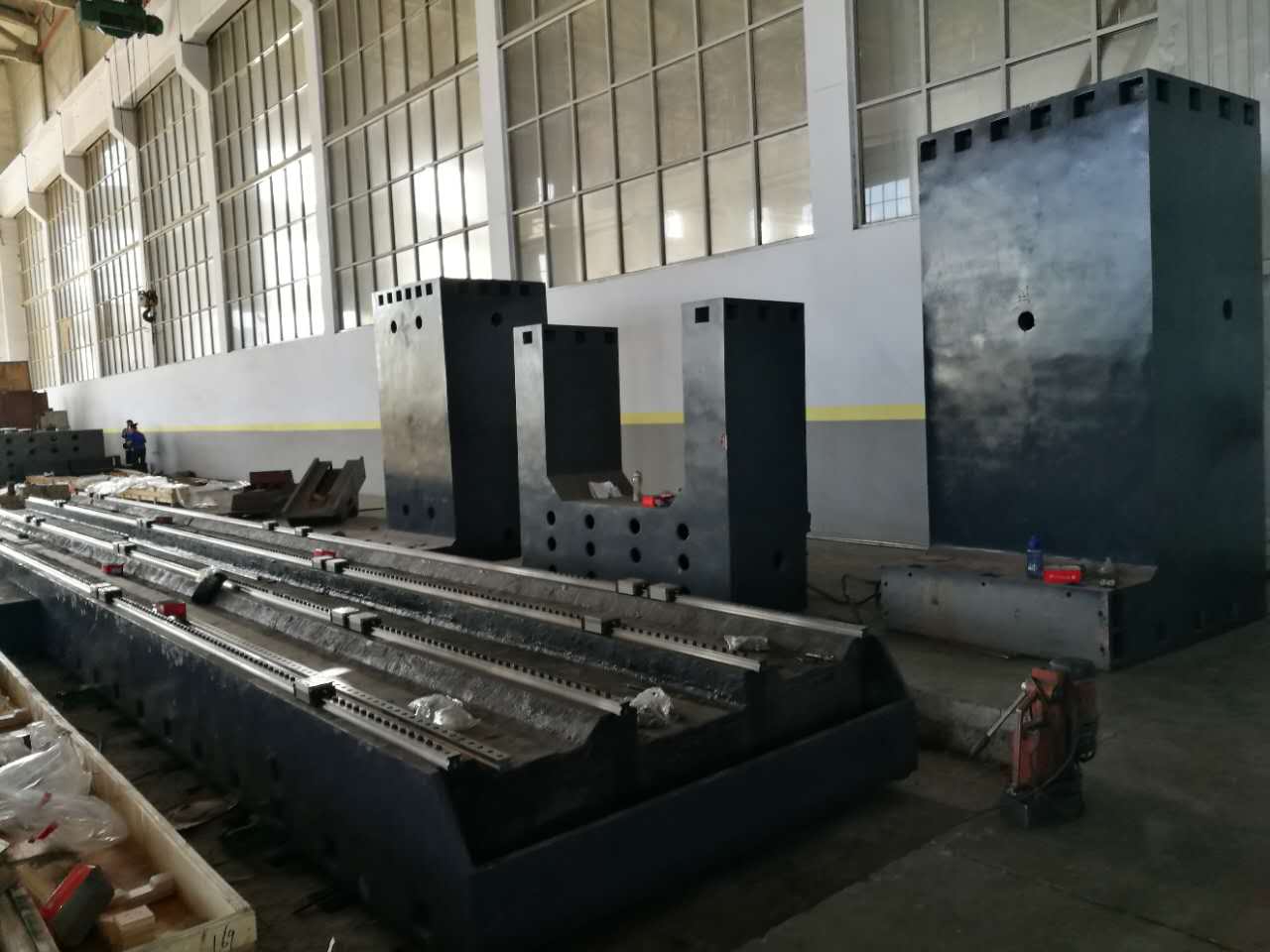

数控龙门加工中心床身结构,包括:底面筋板,所述底面筋板的上方设有两块导轨面,两块所述的导轨面以底面筋板的中心法线为对称轴相互对称设置;每块所述导轨面均通过内斜筋板和外斜筋板与所述底面筋板相固定连接,且所述导轨面与内、外斜筋板和底面筋板围成一截面为上窄下宽的三角形的结构加强腔;两导轨面的内斜筋板之间连接有横筋板;每个导轨面的外斜筋板的外侧均接有排屑槽,所述排屑槽的外端与立柱结合面相固定,所述立柱结合面的下部固定于该底面筋板上,且该立柱结合面的外侧面上设有与立柱相配合的固定位。微信图片_20170525151155.jpg

随着我国经济的高速发展,机械制造业对数控龙门加工中心机床的需求日益增多。而床身作为数控龙门加工中心机床的关键部件,其结构直接影响机床的静动态性能和加工精度,所以对床身结构的优化设计至关重要;龙门加工中心床身是机床的基础件,其主要起到固定零部件或导向的作用。现有的龙门床身均采用箱式结构,截面为矩形,其特点是结构简单、铸造方便,但床身整体较重,筋板结构布置不优、受力状况不够好;导致床身在机床使用过程中容易发生变形,而床身与立柱的联接面大,因此,床身的变形将会影响到立柱的变形,进而使整个框架精度受到很大的影响。


数控龙门加工中心床身结构,其结构更稳定,整体受力状况更好,同时可以减轻床身重量,节约成本的数控龙门加工中心床身结构,并提高整个机床框架的加工精度。www.dhjczg.com
