首先:数控龙门加工中心光机结构特点:
1、工作台:
龙门加工中心的工作台基本上是长方形的。工作台、床身、立柱、横梁和滑枕等大铸件采用铸造名城高牌号HT250-300灰铸铁件,铸件内腔系蜂巢式复合排列结构,设计先进,均经时效及二次回火处理,消除残留内应力使材质稳定,确保工件加工精度的稳定及机床寿命。
2 龙门:
龙门由一个横梁和两个立柱构成。分为横梁固定、横梁靠定位块锁定分段升降和横梁任意升降三种类型。
2、滑枕:
滑枕从结构上可分为开式和闭式两种型式。开式结构的滑枕通过压板夹紧在主轴箱上,滑枕的截面积大;闭式结构的滑枕被夹紧在主轴箱内,滑枕的截面积小。
3、刀库:
刀库的基本型式有常用型24把圆盘式、40把及60把链式三种。
4、附件头库:
大型复杂零件的加工通常需要很多附件头。附件头根据工件的加工要求进行特殊设计,一般分为直角头、加长头、特殊角度头及万能头等。
5、数控系统:
数控龙门加工中心中,数控系统供应商很多,按照不同的需求系统品牌和型号有不同的选择。通用的有日本发那科、日本三菱、德国西门子、台湾新代等。
6、精度:
机床的精度是指机床在未受外载荷的条件下的原始精度。精度通常用它的反面—与理想状态之间的偏差(简称误差)来表示,误差越小,则精度越高。
其次:数控龙门加工中心光机特点:
1、底部为一体式结构,内部加强筋加多加大高刚性设计,整体机械机构采用HT250-300铸件制造,经两次回火处理,保证长久使用机床床身不变形。
2、合理超宽立柱设计,与横梁接触面积加大,稳定加工中造成的振动,标配高度:根据机型大小来定,一般标准机型在800-1600MM之间。选配高度:2米以内,行程不变的情况下,可做定梁式,如高度要求在2米及以上,行程在1500以上可做成动梁式,可供客户选择。
3、箱形的横梁设计,配合双层助骨强化结构,加倍横梁刚性,加强机械精度的持久性及加工精度的稳定。
4、一体式机头,大幅提升结构刚性,有效防止共振及热变化的影响,强化切削刚性。
5、一体式滑座搭配双油压配重,Z轴螺杆及双对称配重油压缸中心之较佳位置,可排除不平衡力矩产生,确保微量进给之确动性及长久加工之精度。
最后:数控龙门加工中心生产厂家:

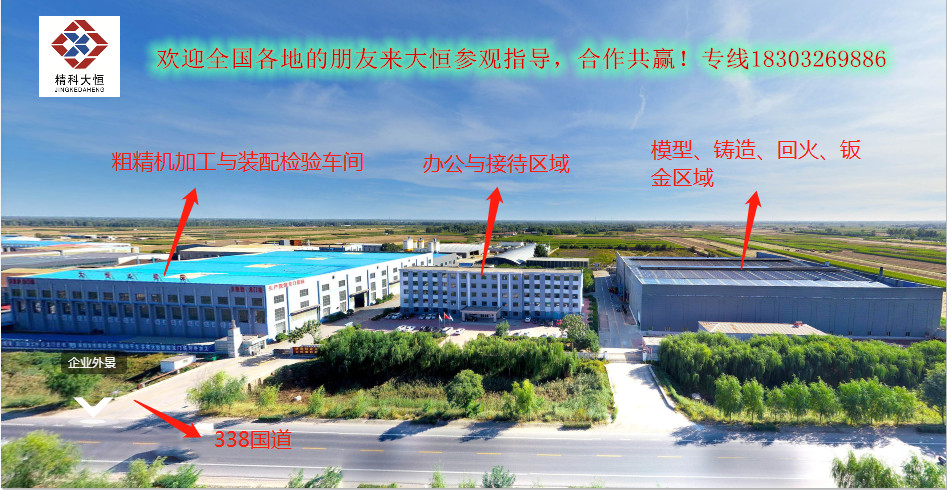

河北大恒重型机械有限公司主要产品为数控龙门铣床、数控龙门加工中心、数控龙门光机、龙门式搅抖磨擦焊以及各类数控铣床,公司可根据客户要求研发制造各类数控铣床专机。可为客户提供产品加工解决方案。还可为客户提供龙门加工中心操作培训服务。精科大恒欢迎您!www.dhjczg.com
