2017年数控龙门铣床订位发展新方向

发布者:dh001  发布时间:2017-03-14  阅读次数:   次

2017的大恒机床的重点发展方向,当属数控龙门系列,可分为两大主体结构:

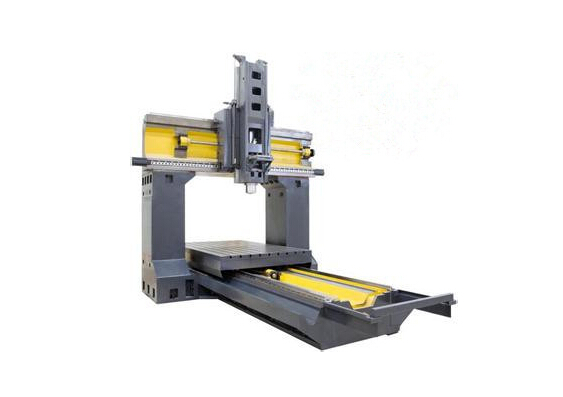

第一、  定梁动台数控龙门铣床系列

定梁动台数控龙门铣床的结构特点:固定式床身、工作台移动;主轴箱随溜板上下移动;亦可沿横梁左右移动实现三轴联动;配置22KW主镗铣头。机床主铣头和侧铣头具有铣削、镗削、钻削、锪孔等功能,适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中型零件的加工。






第二、定梁动柱数控龙门铣床系列(此系列分两种结构)

动术结构一

定梁龙门移动镗铣床的结构特点是:固定式工作台,横梁固定在两个立柱上形D成龙门框架,龙门框架沿工作台导轨纵向水平移动,溜板沿横梁导轨横向水平移动,滑枕铣头沿溜板导轨垂直移动。机床具有铣削、镗削、钻削、锪孔、等功能,根据用户需求可配置万能铣头、直角铣头等附件,实现工件的一次装夹、五面加工、一机多用, 提高了加工质量和生产效率。机床设计亮点:龙门架的横梁和立柱整体铸造刚性强,工作台固定直接放地基上,并且导轨安装在床身工作台上,导轨基准面和工作台表面一次加工出来,精度高好安装,大大提高了机床的承载能力,比工作台移动的龙门铣床承载能力高几十倍;床身短一半,铸件少,节约成本使机床造价低;占地面积短一倍,节约车间空间;由于是龙门移动驱动电机功率小节约用电成本,龙门移动采用双电机同步驱动,采用发那科0iMD系统实现3轴联动;

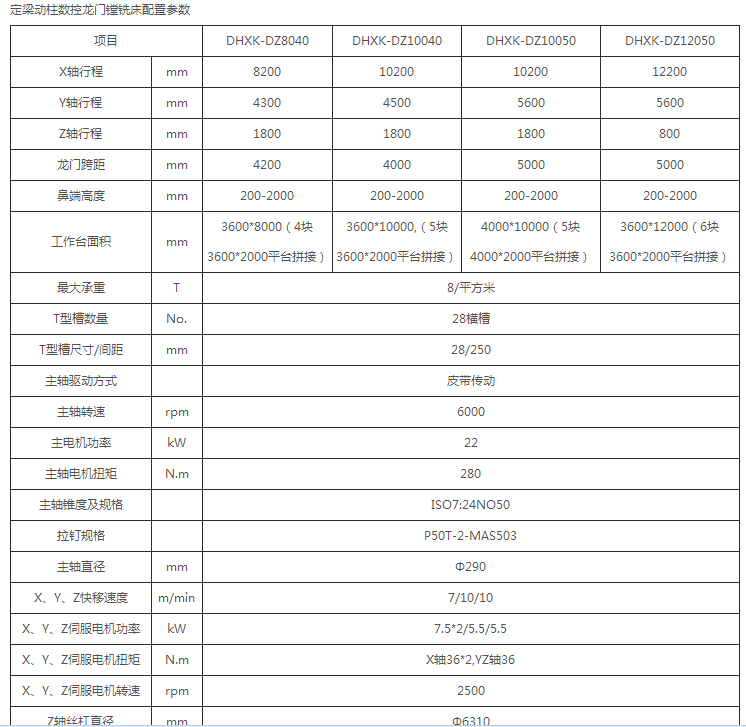

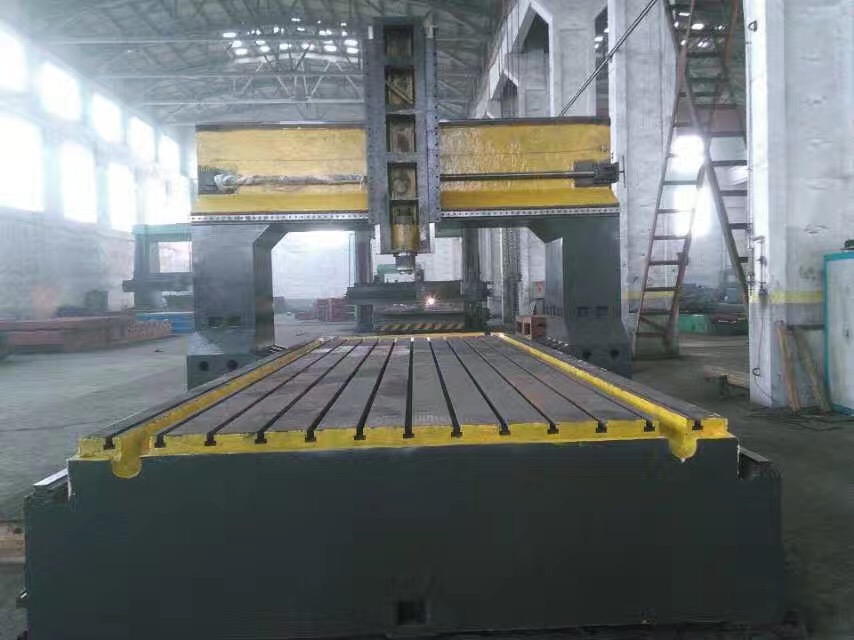

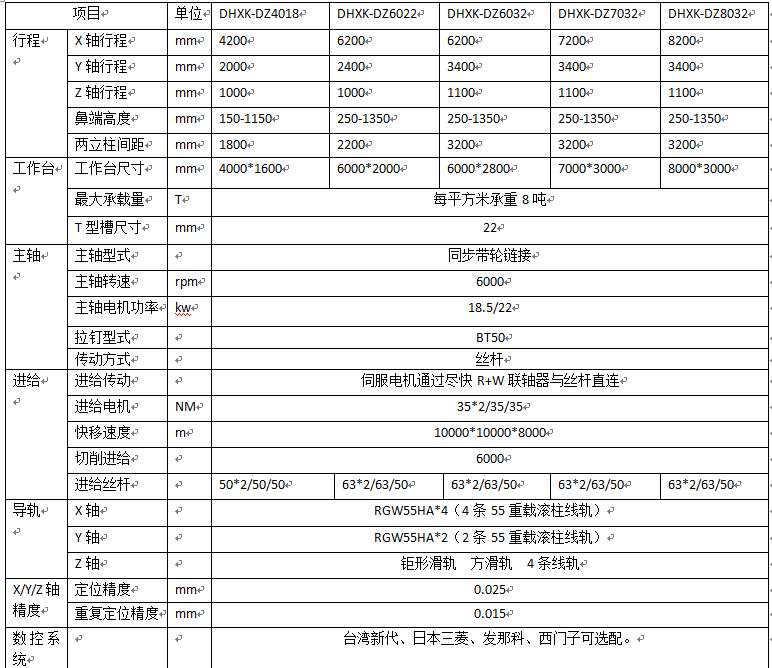

动柱结构二、

定梁动柱数控龙门铣床的结构特点:

1.机床采用龙门架在底座上移动,工作台固定在2立柱之间,占地面积小,用户投资成本低,加工高度可由用户安装时打混泥土高度决定,龙门架移动两边采用滚珠丝杠双驱动,导轨采用台湾上银滚柱直线导轨,丝杆采用南京工艺,双驱动电机采用绝对编码器电机,发那科原厂电机,不用开机回零,断电能随意找到原来加工点继续加工,节约用户使用时间;

2.主轴箱随溜板上下移动;主轴箱导轨采用高频淬火研磨而成,滑台采用高品质聚乙烯耐磨片贴塑,运行平稳,刚性强,主轴采用台湾健椿精密BT50主轴,主轴箱上下采用氮气平衡系统运行平稳可靠,反应快。主轴电机采用双速电机。主轴箱上下采用5010双螺母精密丝杆。

3.主轴箱沿横梁左右移动,横梁采用滚柱直线导轨一平一侧大斜面阶梯导轨结构,把主轴箱重量设计受力在横梁导轨上,横梁采用高刚性井字加强筋结构。机床具有铣削、镗削、钻削、锪孔、刚性攻丝等功能,适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中型零件的加工。配备附件铣头后可实现工件的一次装夹,安装直角铣头可五面加工,一机多用,提高了工件的加工质量和生产效率。该机床由发那科 OIMF 系统CNC数控控制。

为保证机床性能与可靠性, 我公司在该机床上大量采用高品质的配套件:

主轴采用台湾建椿高精度主轴

进给电机绝对编码器电机

主轴电机采用双速电机

丝杆采用南京工艺精密研磨丝杆

导轨采用上银滚柱P级精密

轴承采用日本NSK精密P4级轴承

系统采用发那科OIMF

铸件采用高牌号树脂砂HT250,二次回火(本公司有铸件-回火-加工-装配一条龙。有国内领先技术回火窑设备)



以上是大恒机床机械小编,为大家爆料的我司2017年数控龙门铣床订位发展新方向,产品多而不精是行业大忌,所以我们大恒一直致为发展数控龙门铣床,力求在一个产品上做好做精回馈广大的新老用户朋友,希望大恒数控龙门铣床为我国的机床行业尽微博之力,欢迎来电来厂洽谈合作,销售部-程红恭候各界成功人士光临!www.dhjczg.com  www.hbdhmc.com  http://www.dhjczg.com
