大恒四线轨数控龙门铣床崭新的设计理念

发布者:nana  发布时间:2018-06-11  阅读次数:   次

大恒定梁动台数控龙门铣床数控龙门加工中心32-37系列崭新的设计理念,稳定的结构特点,深受广大用户朋友的喜爱:

一、崭新的结构设计理念

斜背式横梁结构设计,铣削、搪孔加工力道可发挥到极致。

油压管线与电气管线以蛇管分开防护,避免管线挤压拉扯问题。

主轴马达、主轴头与Z轴传动机械,均配置在同一中以纯位置,可免除不平均力矩的产生。

长鼻端主轴,让模具或零件凹凸加工更方便。

Z轴采用油压缸配重平衡,配合自动定位校正特性,使Z轴进给更平顺,有助于提升加工精度。

立柱厚度及宽度加大一级。

门宽超过3米,X4轨、Y3轨、Z轴硬轨或2轨等结构设计,

彻底发挥高钢性、高稳定性之切削力道。

横梁滑座加宽设计,使机头滑座与切削时更稳定。



二、机床主要结构特点:

X轴:工作台沿固定床身导轨纵向往复运动。

X轴传动:采用交流伺服电机传动滚珠丝杠传动,带动工作台运动,实现X轴直线运动。

导轨形式:台湾上银四55型滚柱直线导轨,每条安装8个滑块

Y轴:铣头溜板沿横梁导轨往复运动。

Y轴传动:采用交流伺服电机传动滚珠丝杠传动。

导轨形式:台湾上银两55型滚柱直线导轨。

Z轴:铣头滑枕沿溜板导轨垂直往复进给运动。

Z轴传动:采用交流变频电机通过滚珠丝杠带动主轴箱上下进给运动,并加双杠配重

导轨形式:贴塑滑动复合导轨,主轴箱导轨采用先高频淬火后磨床精磨加工工序。

4. 大件:

机床大件包括床身、工作台、立柱、、横梁、铣头溜板、铣头滑枕、铣头。

机床大件均采用树脂砂造型、高强度优质铸铁件。大件毛坯经热时效处理粗加工二次回火,以消除内应力;粗加工后进行充分的时效处理,以消除加工残余应力;精加工在数控龙门镗铣床上采用自由装夹的方式进行高速轻切削,使机床具有良好的刚性和精度稳定性。



适合行业:

数控龙门铣床用于汽车模具业、航空航天业、机械加工业、纺织机械、军工、钢铁、能源、兵器等。等行业的大、中型零件的加工。配备附件铣头后可实现工件的一次装夹,安装直角铣头可五面加工,一机多用,提高了工件的加工效率

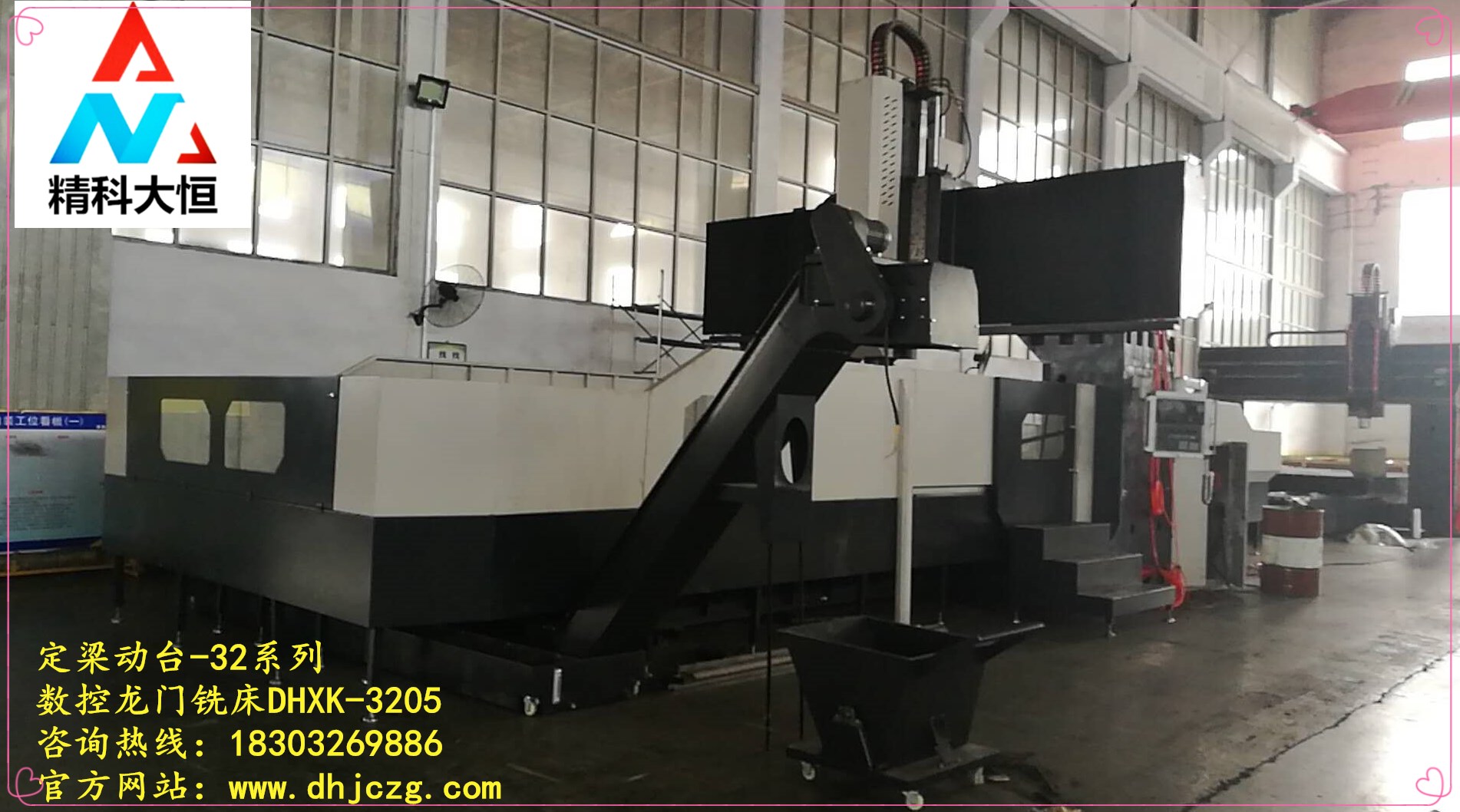

大恒四线轨数控龙门铣床精美外形:网址:www.dhjczg.com   www.hbdhmc.com http://hbdhjc.1688.com    3205.jpg
